TVS二极管（ESD二极管）的工作原理是什么？

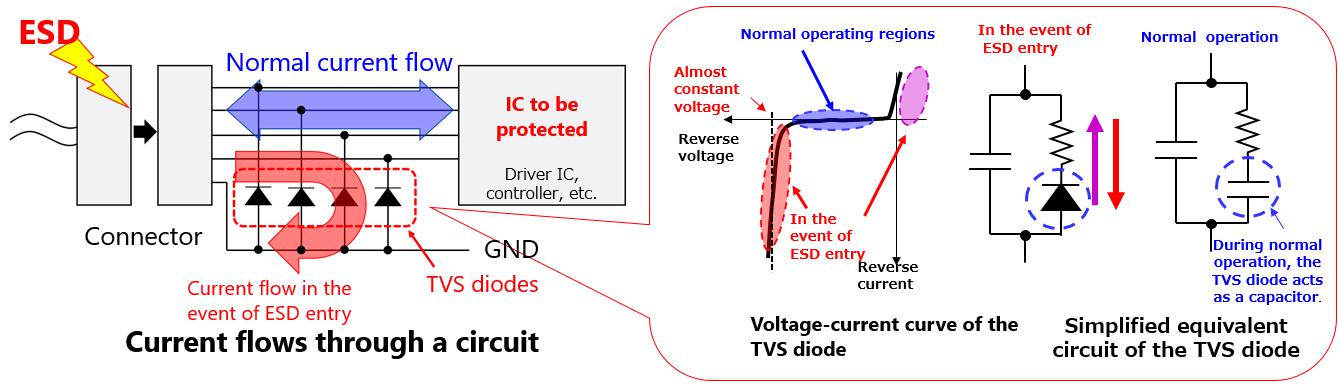

我们不妨来考虑一下当电子元件正常工作（蓝线）和暴露于静电中（红线）时，电流如何在电路中流动。
当电子元件正常运行时，TVS二极管保持关断状态并表现出寄生（结）电容，从而充当电容器。
当向TVS二极管施加大于特定电压的电压时，电流会突然开始流过TVS二极管。因此，当ESD产生的电压进入电路时，电流会流过TVS二极管，使电压保持恒定，从而保护后面的IC和其它元件免受过压和过流影响。
