使用TB9103FTG的车载直流有刷电机控制电路

该参考设计提供了使用TB9103FTG的车载直流有刷电机控制电路可在半桥模式下控制两台电机，或在H桥模式下控制一台电机。可以使用板载开关或外部MCU控制电机的设计指南、数据和其他内容。

电路板外观
XPH1R104PS XPH1R104PS TB9005FNG TB9005FNG TB9103FTG TB9103FTG XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC XPN7R104NC XPH3R304PS

Click on components for more details

特点

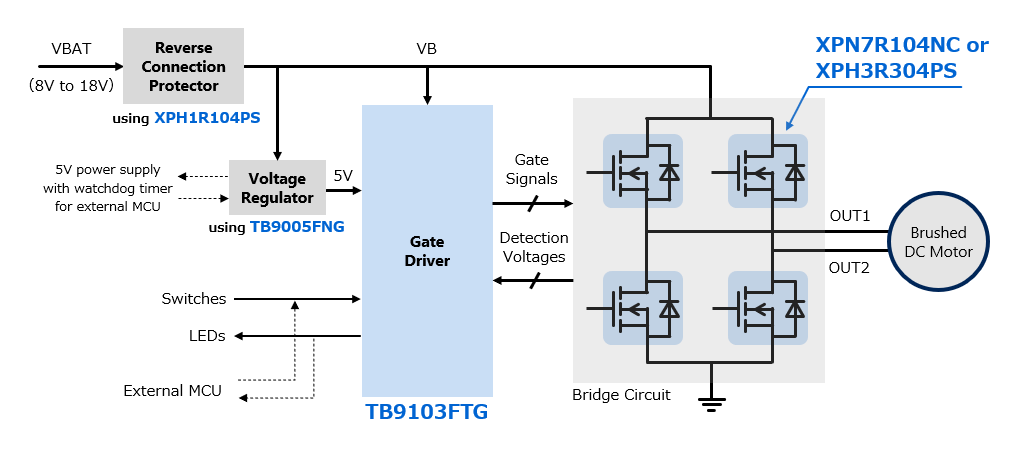

  • 车载直流有刷电机控制电路
  • 支持半桥和H桥模式
  • 可用于汽车门、窗等
  • 电路板尺寸：75 mm×75 mm

说明

输入电源电压 DC 8 V至18 V
输入控制信号电压 DC 5 V
额定输出电流 10 A（最大值）采用XPN7R104NC MOSFET／20 A（最大值）采用XPH3R304PS MOSFET

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
汽车H桥驱动电路 桥式电路驱动・1 DC有刷电机预驱电路
汽车CPU稳压器，内置看门狗定时器 5 V供电电路・1
功率MOSFET（N沟道单通道30 V<VDSS≤60 V） 桥式电路・4 N沟道MOSFET, 40 V, 20 A, 0.0071 Ω@10V, TSON Advance(WF)
功率MOSFET（N沟道单通道30 V<VDSS≤60 V） 桥式电路・4 N沟道MOSFET, 40 V, 60 A, 0.0033 Ω@10V, SOP Advance(WF)
功率MOSFET（N沟道单通道30 V<VDSS≤60 V） 反向连接保护电路・1 N沟道MOSFET, 40 V, 120 A, 0.00114 Ω@10V, SOP Advance(WF)
小型低导通电阻MOSFET LED驱动电路・2 P沟道MOSFET, -20 V, -0.8 A, 0.39 Ω@4.5V, SOT-723(VESM)
低频小信号放大的晶体管 反向连接保护电路・1 NPN双极晶体管, 50 V, 1 A, SOT-23F
高速开关应用的功率晶体管 5 V供电电路・1 PNP双极晶体管, -50 V, -5 A, 新型PW-Mold
小信号肖特基势垒二极管 供电电路・3 30 V/0.2 A肖特基势垒二极管, SOD-523(ESC)
齐纳二极管 桥式电路・1 27 V齐纳二极管, SOD-323(USC)

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。

应用

汽车电动平移门
确保电机锁定电流的容限和降低功耗等对于电动滑动门来说很重要。东芝提供适用于电机驱动单元、电源单元等的各种半导体产品的信息以及电路配置示例。
